“SSAS-Master(S)는 자동 운항제어 시스템 솔루션으로
혁신적 이중화 시스템으로 사소한 장애도 감지 및 제어할 수 있습니다.”

S&SYS의 SSAS-Master(S)는 자동 운항제어 시스템 솔루션으로 AMS (경보 모니터링 시스템), ICMS (통합 제어 및 모니터링 시스템), PMS (전력 관리 시스템)에도 적용되며
혁신적인 이중화 시스템으로 설계되어 있기 때문에 어떤 사소한 장애도 감지하고 제어할 수 있습니다.
이 시스템은 유조선, 컨테이너선, 로로(Ro-Ro), 유람선, 셔틀탱크 등 일반 상선 및 특수선에 맞도록 최적화 되었습니다.
또한 필드버스가 적용되어 I/O 캐비닛을 쉽게 확장할 수 있으며, 8/16/32/48 채널 디바이스를 적용하여 캐비닛 용량도 절감합니다.

시스템 구성

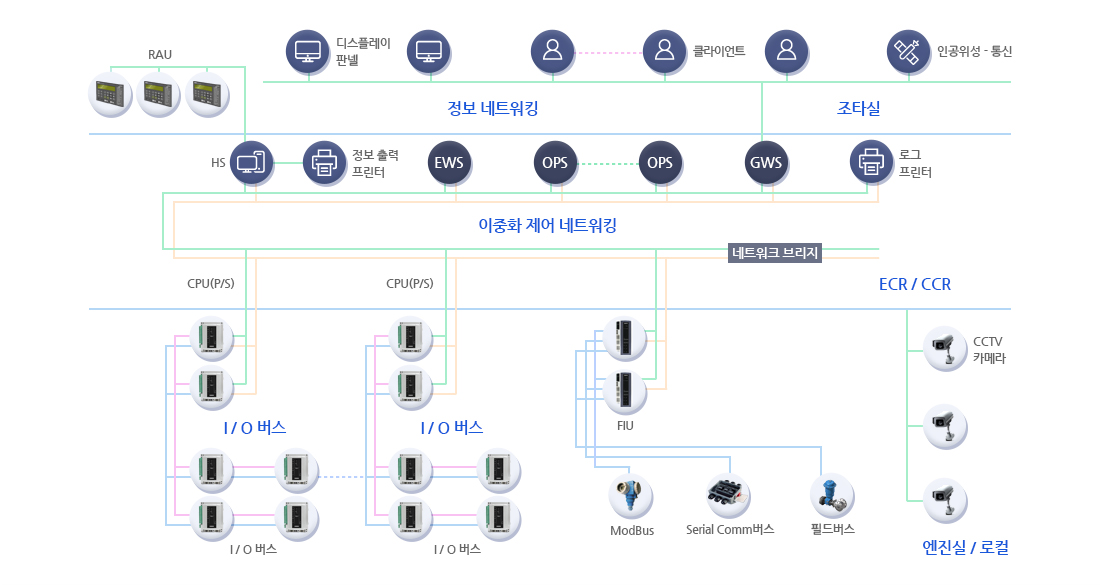

시스템 구성도
제품소개
  • 단순화 되고 체계적인
    네트워크 구성
  • DIN 레일, 판넬 등 장소 제약 없이
    설치 가능
  • 컴팩트하고 통일적인 모듈식
    하드웨어 구조
  • 무정지형/무정전형 하드웨어 교체를 통한
    시스템 연속성 및 손쉬운 유지보수 보장
  • 외부 LED를 통한 손쉬운 상태 체크
  • 직관적이고 세련된 디자인
제품사양
  • RSPC-X32 (프로세스 제어장치)
    제품 이미지1
    • 실시간 운영체제를 갖춘 32비트 내장형 마이크로프로세서
    • 내고장성 Ethernet 제어장치(상위 Interface)
    • 내고장성 무정지형 제어 네트워크 및 I/O 네트워크
      (I/O Interface)
    • 기본 Modbus 2채널 지원(전기적으로 분리된 Serial 통신 채널)
    • RSPC-X32 이중화 구성 지원 (Redundancy)
  • I/O modules (입출력 모듈)
    제품 이미지2
    • 임베디드 마이크로프로세스 적용(16bit)
    • 내고장성 무정지형 제어 네트워크 및 I/O 네트워크
      (RSPC-X32 Interface)
    • 제어 네트워크 이중화 구성 지원(Redundancy)
    • 다양한 형식을 지원하는 I/O 모듈(Digital, Analog Input/Output)
    • SSAS-Master IOGW와의 통신지원으로 PCU(FIU) 연동 구성 가능
    • 8/16/32/48 채널 구성(채널 상태 LED표시)
  • Serial Interface module (Serial 통신 장치)
    제품 이미지3
    • 실시간 운영체제를 갖춘 32비트 내장형 마이크로프로세서
    • 내고장성 Ethernet 제어장치(상위 Interface)
    • 기본 Modbus 8채널 지원(전기적으로 분리된 Serial 통신 채널)
기능 및 특징
기능
  • 고성능, 고신뢰성 구성요소
    • - 실시간 운영체계를 갖춘 32비트 내장형 마이크로프로세서
    • - DIN 레일, 판넬 등 장소 제약없이 설치 가능
    • - 컴팩트하고 통일적인 모듈식 하드웨어 구조
  • 강력한 신뢰성
    • - 프로세스 제어 및 데이터베이스의 이중화 구성
    • - 내고장성의 무정지형 제어 네트워크 및 I/O 네트워크
  • 강력한 통합 및 인터페이스
    • - 표준 인터페이스 프로토콜을 채용한 3rd party와의
      확장성
    • - 다양하고 사용이 편리한 사용자 정의 보고서
특징
  • 특징 아이콘1
    첨단 설계 안내 및
    최적화된 시스템 제공
    • 건조 및 시스템 엔지니어링 경험을 토대로 공정오류 예방
    • 3rd party 시스템(Boiler, CES, ESDS, EPS, INS, SMS, CCTV 등)과 조화를 이루는 인터페이스
    • 모듈화를 통한 간편한 설치 및 무정전 교체를 통한 낮은 유지보수 비용 등
    • 유지보수 및 수리를 위한 쌍방향 지식 기반 매뉴얼
  • 특징 아이콘2
    직관적이고 단순한 조작 및
    효율적인 문제 해결
    • 드래그 앤 드롭(drag and drop) 트렌드 분석
    • 애니메이션 기능과 기기와 공정에 대한 통합적인 설명
    • 트렌드 분석과 루프 해석을 위한 통합 일지 입력
    • 여러 개의 창을 배열하여 화면의 변경과 확대가능
    • 다중모니터 기능 제공
    • 다양한 해상도에 최적화된 화면 구성 제공

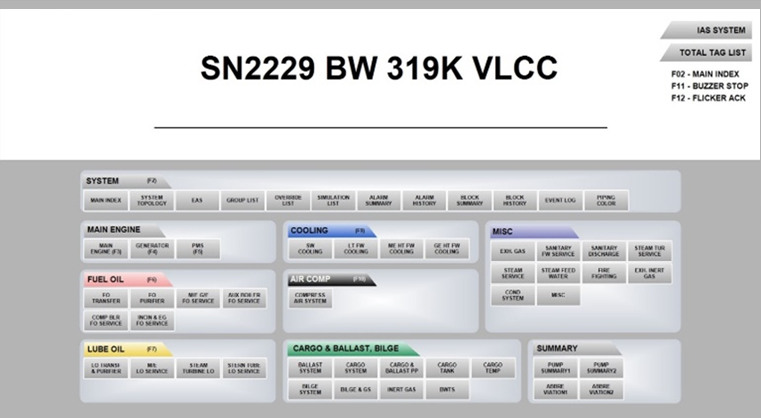

사용자 화면

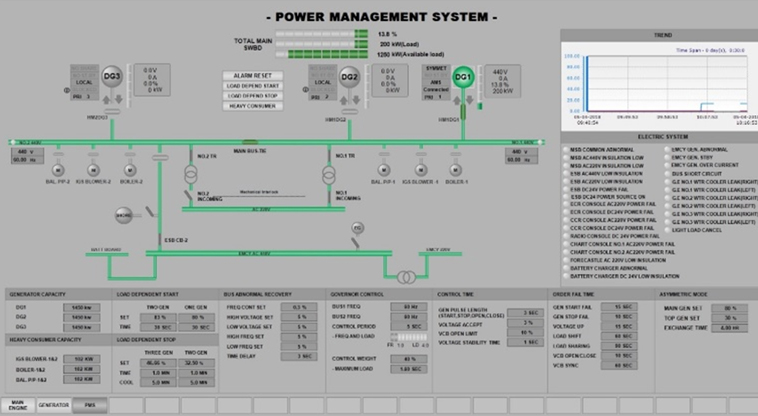

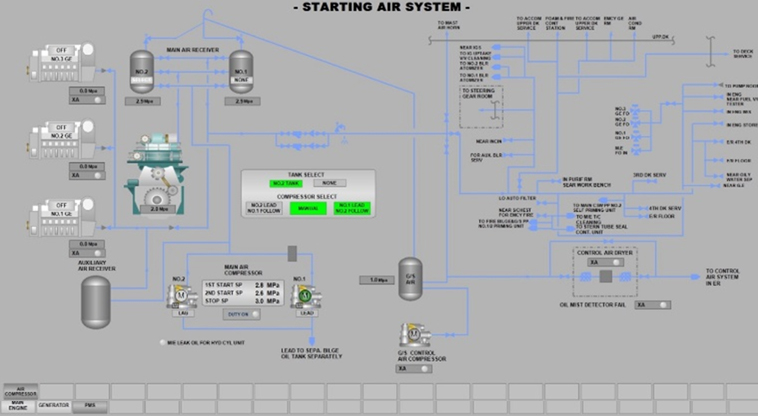

MAIN 전력관리시스템 컴프레서제어

모든 그래픽에는 장비 별 Spec.과
operation Manual이 적용되어 있어,
운전자가 쉽게 참조할 수 있는
기능을 제공

MAIN 전력관리시스템 컴프레서제어
