운항제어솔루션

통합자동화시스템

IAS, SSAS-Master

"IAS는 안정되고 입증된 시스템 성능과
효율적인 조작,손쉬운 유지보수로 고객들의 욕구를 충족시킵니다."

S&SYS는 LNG선과 특수선 등 조선분야에서의 축적된 지식과 경험을 바탕으로 IAS를 개발했습니다.
IAS는 안정되고 입증된 시스템 성능과 효율적인 조작,손쉬운 유지보수로 고객들의 욕구를 충족시킵니다.
IAS는 상위 레벨의 워크스테이션에서부터 하위 레벨의 I/O 카드에 이르기까지 혁신적인 이중화 시스템으로 설계되어 있기 때문에 어떤 사소한 장애도 감지하고 제어할 수 있습니다.
이 시스템은 LNG선, 부유식 원유생산저장하역설비(FPSO), LNG 부유식 원유저장재기화 설비, LNG 연료시스템 등 높은 신뢰성을 요구하는 고사양 대형 선박에 맞도록 최적화 되었습니다.

시스템 구성

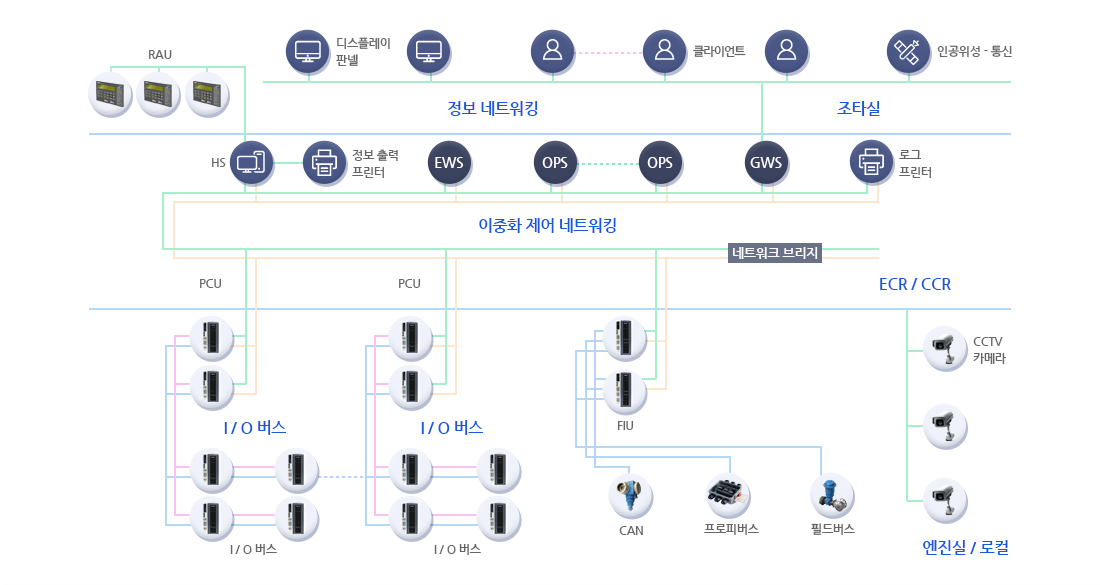

시스템 구성도
제품소개
  • 단순화 되고 체계적인
    네트워크 구성
  • DIN 레일, 판넬 등 장소 제약 없이
    설치 가능
  • 컴팩트하고 통일적인 모듈식
    하드웨어 구조
  • 무정지형/무정전형 하드웨어 교체를 통한
    시스템 연속성 및 손쉬운 유지보수 보장
  • 외부 LED를 통한 손쉬운 상태 체크
  • 직관적이고 세련된 디자인
제품사양
  • PCU (프로세스 제어 장치)
    PCU
    • 실시간 운영체제를 갖춘 32비트 내장형 마이크로프로세서
    • 내고장성 Ethernet 제어장치
    • 내고장성 무정지형 제어 네트워크 및 I/O 네트워크
    • 기본 Modbus(1슬롯) 8채널지원
      (광학적으로 분리된 직렬 통신 채널)
  • IOGW(I/O Gateway)& I/O modules
    IOGW
    • 휴대용 감시 장비를 통한 무선온라인 감시 기능
    • PCU,FIU와 통신하는 네트워크
    • I/O모듈과 통신하는 내고장성 네트워크
    • 다양한 형식을 지원하는 I/O 모듈(13가지 유형)
  • FIU(필드버스 인터페이스 장치)
    FIU
    • 실시간 운영체계를 갖춘 32비트 내장형 마이크로프로세서
    • 내고장성 이더넷 제어장치
    • 내고장성 무정지형 제어 네트워크 및 I/O 네트워크
    • Profibus, LAN, CAN, Modbus, NMEA등 다양한 필드버스
      인터페이스 지원(확장가능)
    • 확장 가능한 3개의 삽입식 필드버스 인터페이스 모듈
    • Modbus용 인터페이스 확장 모듈
      (최대 2슬롯/16채널) (광학적으로 분리된 직렬 통신 채널)
    • Profibus, LAN, CAN용 인터페이스 확장 모듈 (1슬롯)
기능 및 특징
기능
  • 고성능, 고신뢰성 구성요소
    • - 실시간 운영체계를 갖춘 32비트 내장형 마이크로프로세서
    • - DIN 레일, 판넬 등 장소 제약없이 설치 가능
    • - 컴팩트하고 통일적인 모듈식 하드웨어 구조
  • 강력한 신뢰성
    • - 프로세스 제어 및 데이터베이스의 이중화 구성
    • - 내고장성의 무정지형 제어 네트워크 및 I/O 네트워크
  • 강력한 통합 및 인터페이스
    • - 표준 인터페이스 프로토콜을 채용한 3rd party와의
      확장성
    • - 다양하고 사용이 편리한 사용자 정의 보고서
특징
  • 첨단 설계 안내 및 최적화된 시스템 제공
    첨단 설계 안내 및
    최적화된 시스템 제공
    • 건조 및 시스템 엔지니어링 경험을 토대로 공정오류 예방
    • 3rd party 시스템(Boiler, CES, ESDS, EPS, INS, SMS, CCTV 등)과 조화를 이루는 인터페이스
    • 모듈화를 통한 간편한 설치 및 무정전 교체를 통한 낮은 유지보수 비용 등
    • 유지보수 및 수리를 위한 쌍방향 지식 기반 매뉴얼
  • 직관적이고 단순한 조작 및 효율적인 문제 해결
    직관적이고 단순한 조작 및
    효율적인 문제 해결
    • 드래그 앤 드롭(drag and drop) 트렌드 분석
    • 애니메이션 기능과 기기와 공정에 대한 통합적인 설명
    • 트렌드 분석과 루프 해석을 위한 통합 일지 입력
    • 여러 개의 창을 배열하여 화면의 변경과 확대가능
    • 다중모니터 기능 제공
    • 다양한 해상도에 최적화된 화면 구성 제공
사용자 화면

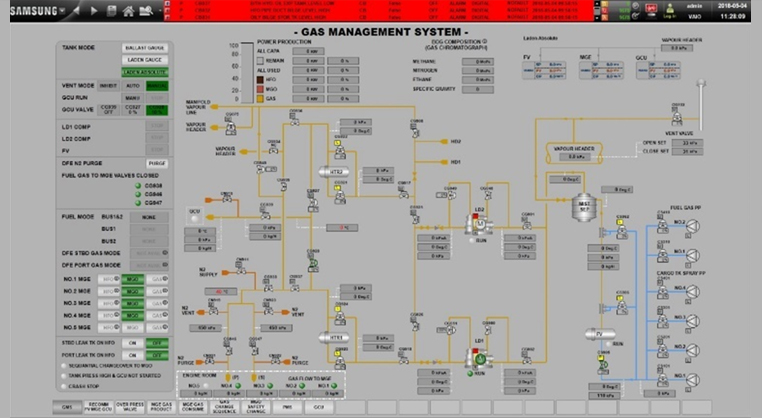

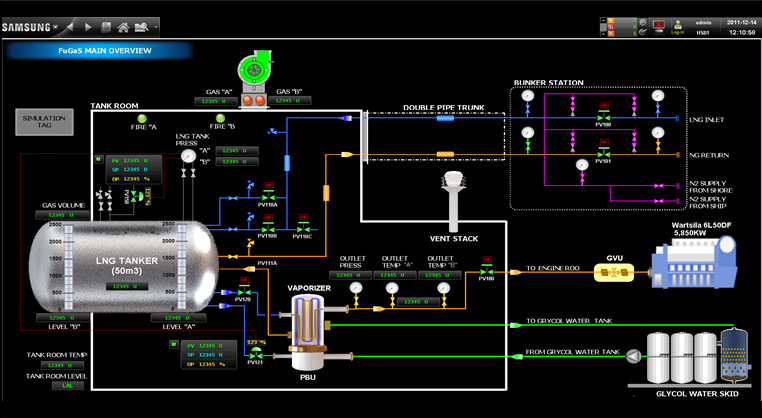

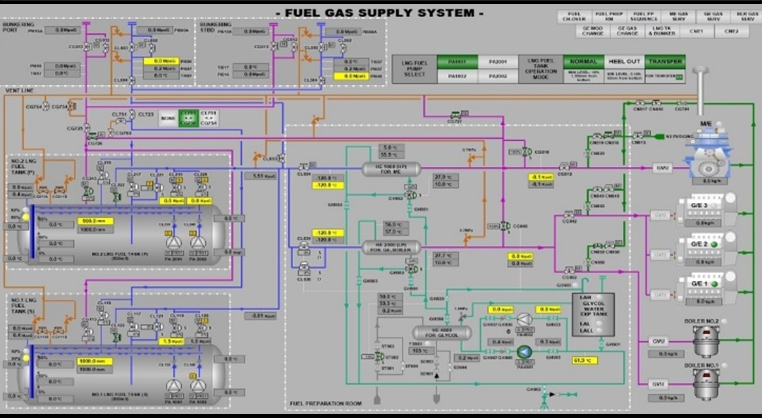

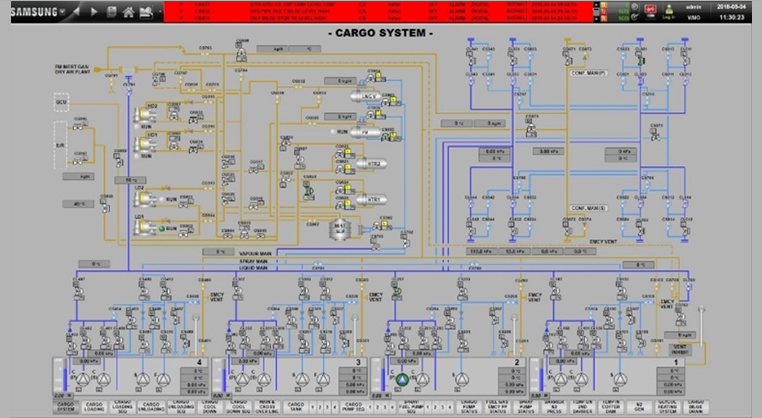

가스 관리 시스템 카고 탱크 인천항만공사 S-FUGAS for XDF /
ME-GI engine
가스 관리 시스템 카고 탱크 인천항만공사 S-FUGAS for XDF / ME-GI engine
