“전력계통 해석을 통해 사고와 위험요소를 정확히 예측하고
사고에 대한 대비와 보호시스템을 적용합니다”

전력계통은 발전기에서 생산된 전기를 수송 및 분배를 통해 각 부하로 전달하는 시스템을 말합니다. 이러한 전력계통은 단락사고나 장비고장으로 인한
돌발상황이 발생할 수 있고 고조파나 과도상태에 따른 불안정성을 가지고 있습니다. 따라서, 설계단계에서 전력계통 해석을 통해 예상되는 사고와 위험요소를 정확히 예측하고
그에 대한 대비와 보호시스템을 적용하여 어떤 상황에도 피해를 최소화할 수 있는 시스템 구축이 중요합니다.

  • ETAP software solution for electric power system
    ETAP software solution for-
    electric power system
    ETAP은 전 세계적으로 사용되고 있는 대표 전력계통 해석 프로그램으로
    다양한 해석을 통하여 안정적인 전력 시스템 설계를 지원합니다.
    • 현재 국내의 전력분야에서 75%정도를 점유하고 있을 만큼 가장 인정받는 프로그램입니다.
    • 2018년 5월 기준 ETAP 16.2 version을 사용 중이며, 국내 AGENT를 통해 지속 관리 및
      업그레이드 를 유지하고 있습니다.
  • Reference project
    Reference
    project
    아래 소개된 주요 프로젝트를 포함하여 총 50개 이상의 프로젝트 수행
    • TEEKAY FPSO
    • EGINA FPSO
    • BGT LNG CARRIER
    • SEAJACK WTIV
    • STATOIL FSU
    • GASLOG LNG CARRIER
    • SK-TOTAL LNG CARRIER
    • KOGAS LNG CARRIER
    • CMA CGM CONTAINER
    • SCORPIO CONTAINER
전력계통에 적용되는 주요 해석 소개
고장전류 해석 (Short Circuit Analysis)
  • 시스템 내의 각 지점에서 다양한 형태의 사고를 Simulation하여 사고전류를 분석합니다.
  • 해석결과를 통해 배전반 및 보호장비의 용량을 결정하고 접지방식과 보호 계전기의 설정에도 참고자료로 사용됩니다.
  • 고장전류 해석

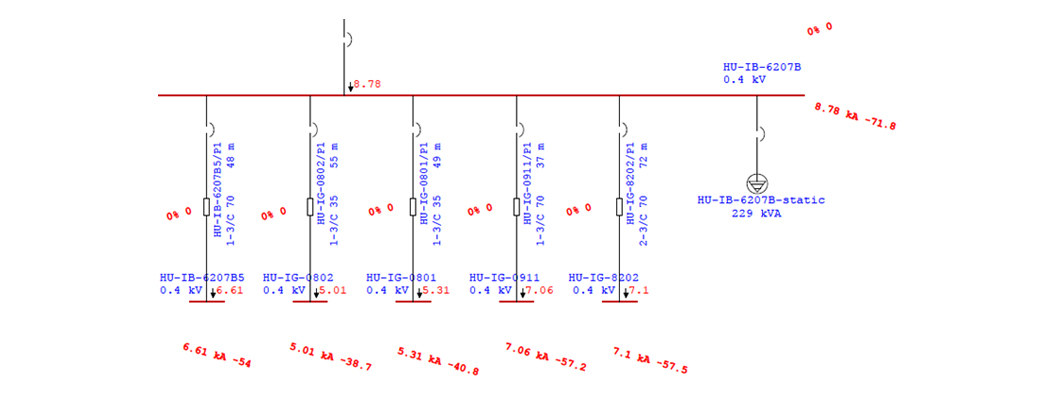

    * Overall Single Line Diagram – Short Circuit Result

  • 고장전류 해석

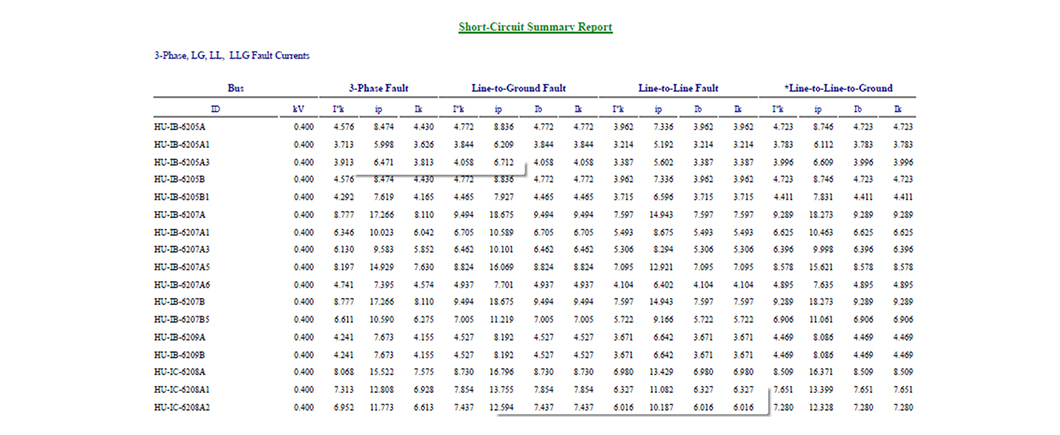

    * Short Circuit Summary Report

전력조류 해석 (Load Flow Analysis)
  • 각 운전모드에 따른 전력의 흐름을 확인하고 모선의 전압을 검토합니다.
  • 해석결과를 통해 변압기의 용량과 탭을 설정하고 발전용량이 적절한지 확인합니다.
  • 전력조류 해석

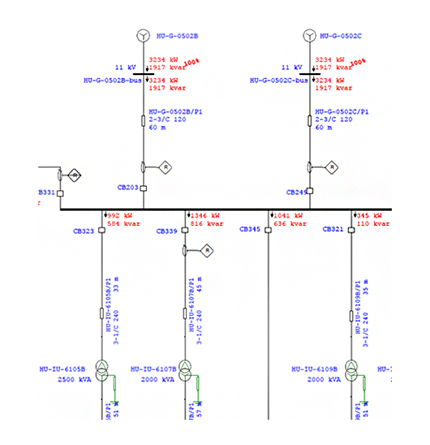

    * Overall Single Line Diagram - Load Flow Result

  • 전력조류 해석

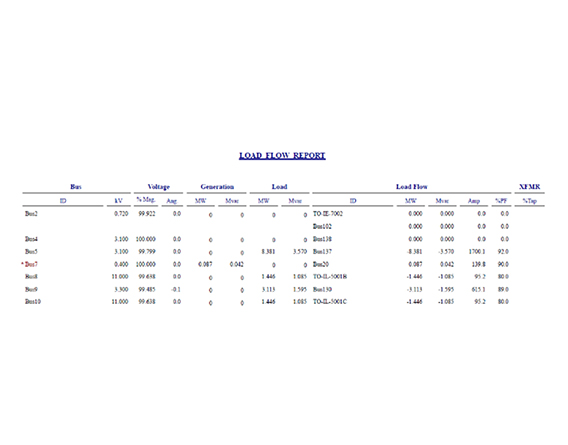

    * Load Flow Report

전동기기동 해석 (Motor Starting Analysis)
  • 전동기 기동 시 발생하는 기동전류로 인한 전압강하가 시스템 전체에 미치는 영향을 평가합니다.
  • 해석 결과에 따라 전동기 기동방안 설정 및 변압기 탭 설정 등에 활용됩니다.
  • 전동기기동 해석

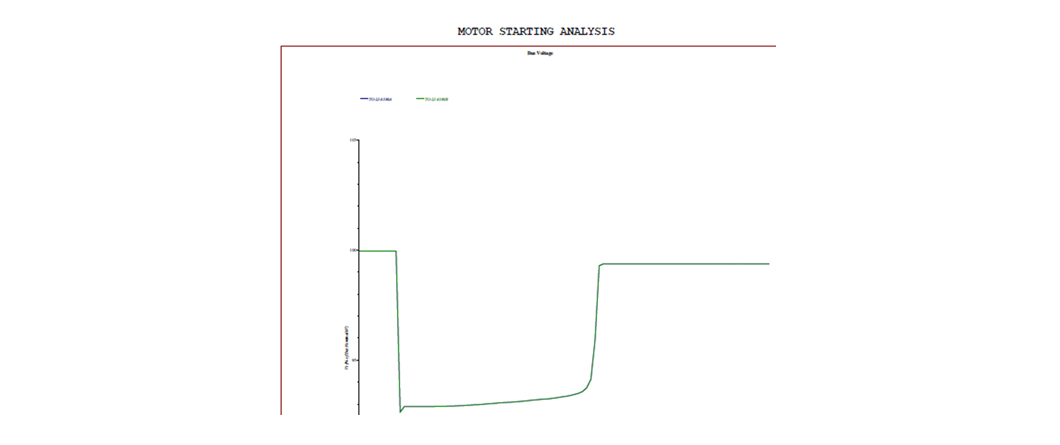

    * Motor Starting Analysis - Bus Voltage Plot

  • 전동기기동 해석

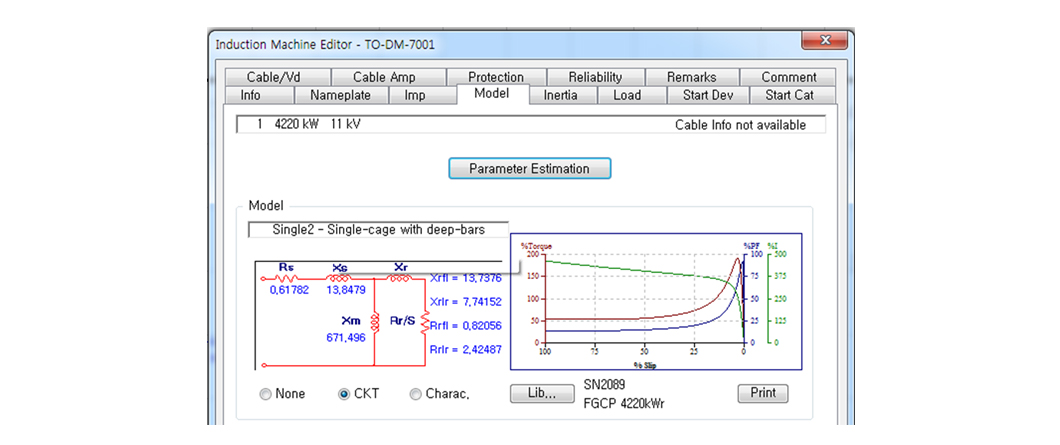

    * Motor Starting Analysis - Motor CKT Model

고조파 해석 (Harmonic Analysis)
  • VFD, UPS 등 고조파 발생 부하에 의한 전압 및 전류파형 왜곡의 영향을 평가합니다.
  • 해석 결과를 통해 국제규격을 확인하고 고조파 감소를 위한 필터 설계에 참고자료로 활용됩니다.
  • 고조파 해석

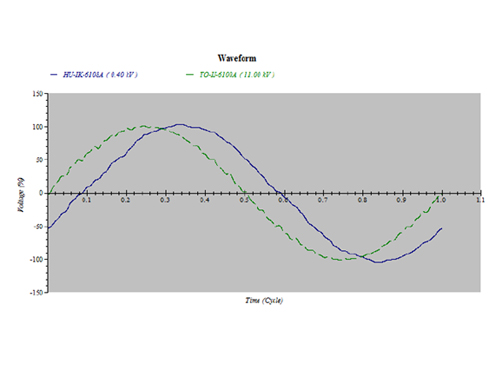

    * Harmonic Analysis - Line to Neutral Voltage Waveform

  • 고조파 해석

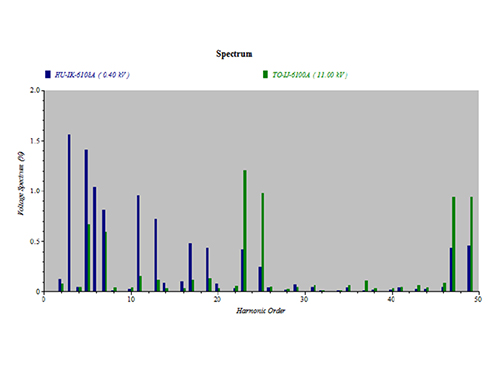

    * Harmonic Analysis - Voltage Spectrum

과도안정도 해석 (Transient Stability Analysis)
  • 고장, 차단기 개폐, 부하 및 발전기 탈락 등 전기적인 외란에 대한 시스템의 안정도를 평가합니다.
  • 해석 결과에 따라 보호계전기 설정, 발전기 운영 계획 수립, 부하 차단 방식 결정에 참고자료로 활용합니다.
  • 과도안정도 해석

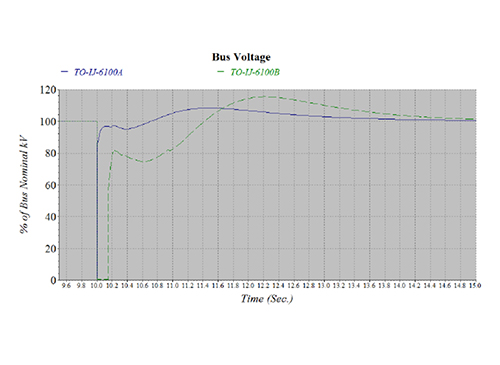

    * Transient Stability - Bus Voltage Plot

  • 과도안정도 해석

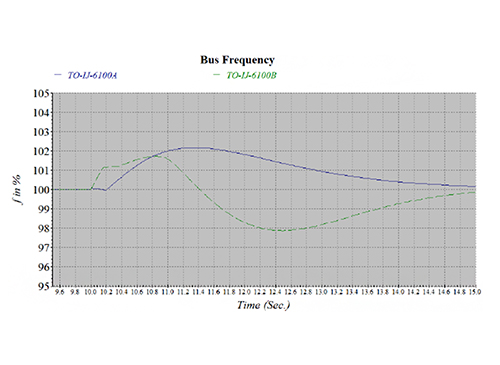

    * Transient Stability - Bus Frequency Plot

계전기 보호협조 (Relay Coordination)
  • 계전기 및 차단기의 보호구간을 검토하여 상호간에 보호협조를 검토하고 고장이 발생한 부분만 신속하게 분리할 수 있도록 설계합니다.
  • 발전기, 변압기, 모터 등 각 장비의 특성곡선을 분석하여 차단기 및 계전기 설정을 조정합니다.
  • 계전기 보호협조

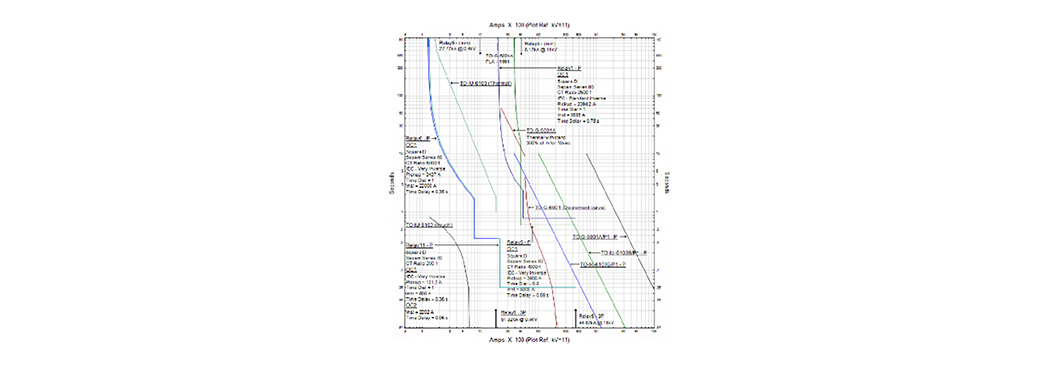

    * Relay Coordination - Time Current Curves

  • 계전기 보호협조

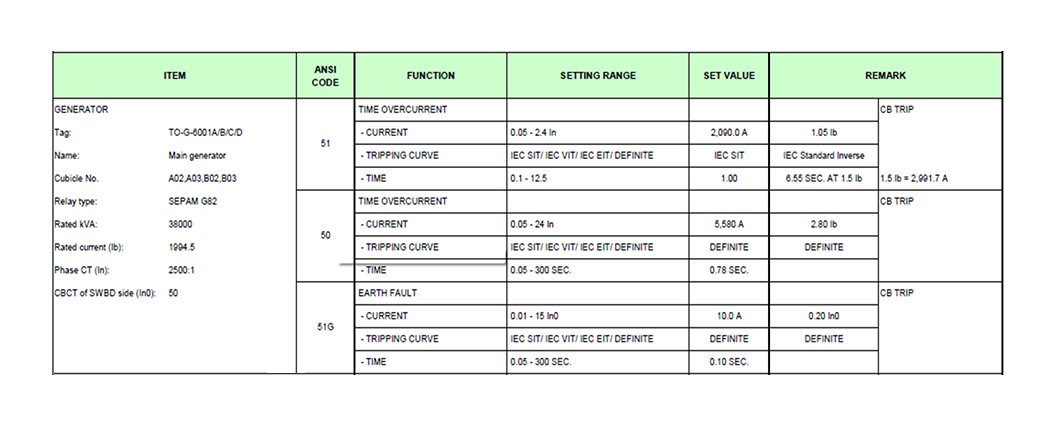

    * Relay Coordination - Parameter Setting List
